FAX100 |
m² |
Fulla exterior de maó ceràmic calat cara vista, sistema GHAS "GEO-HIDROL", en façana autoportant, passant i ventilada. |
134,89€ |
||
|
Fulla exterior de façana autoportant, passant i ventilada, sistema GHAS "GEO-HIDROL", de 13,5 cm d'espessor de fàbrica, de maó ceràmic cara vista calat clínquer, vermell, 28x13,5x5 cm, amb junt de 1 cm rebuda amb morter de ciment M-7,5, armada amb armadura de llença Geofor 4075 E, de 3,7 mm de diàmetre i 75 mm d'amplada i ancorada al forjat o pilar amb elements d'ancoratge d'acer inoxidable AISI 304, Geoanc 1CDM SAO, fixats amb tacs d'expansió M6. |
|||||
|
Descompost |
Ud |
Descomposició |
Rend. |
Preu unitari |
Preu partida |
|
mt05bvk010a |
Ut |
Maó ceràmic cara vista calat clínquer, vermell, 28x13,5x5 cm, segons UNE-EN 771-1. |
60,900 |
0,28 |
17,05 |
|
mt09mor010d |
m³ |
Morter de ciment CEM II/B-P 32,5 N tipus M-7,5, confeccionat en obra con 300 kg/m³ de ciment i una proporció en volum 1/5. |
0,030 |
122,30 |
3,67 |
|
mt08adt010 |
kg |
Additiu hidròfug per a impermeabilització de morters o formigons. |
0,181 |
1,03 |
0,19 |
|
mt07aaa010a |
Ut |
Ancoratge d'acer inoxidable AISI 304, Geoanc 1CDM SAO "GEO-HIDROL", de 72 mm de longitud, amb doble llibertat de moviment i sistema d'autocontrol de l'operari (SAO). |
0,670 |
6,80 |
4,56 |
|
mt07aaa012 |
Ut |
Tac d'expansió M6, FISCHER FBN II 6X30/5". |
0,670 |
0,47 |
0,31 |
|
mt07aag010ve |
m |
Armadura de llença d'acer galvanitzat en calent amb recobriment de resina epoxi, Geofor 4075 E "GEO-HIDROL", de 3,7 mm de diàmetre i 75 mm d'amplada, segons UNE-EN 845-3, amb dispositius de separació i sistema d'autocontrol de l'operari (SAO). |
2,580 |
2,48 |
6,40 |
|
mt07aco010c |
kg |
Acer en barres corrugades, UNE-EN 10080 B 500 S, elaborat en taller industrial, diàmetres varis. |
0,800 |
1,00 |
0,80 |
|
mo019 |
h |
Oficial 1ª construcció. |
2,851 |
23,30 |
66,43 |
|
mo111 |
h |
Peó ordinari construcció. |
1,425 |
19,47 |
27,74 |
|
% |
Mitjans auxiliars |
3,000 |
127,15 |
3,81 |
|
|
% |
Costos indirectes |
3,000 |
130,96 |
3,93 |
|
|
Cost de manteniment decennal: 12,14€ en els primers 10 anys. |
Total: |
134,89 |
|||
|
Referència norma UNE i Títol de la norma transposició de norma armonitzada |
Aplicabilitat (1) |
Obligatorietat (2) |
Sistema (3) |
|
UNE-EN 771-1:2011 |
1.2.2012 |
1.2.2013 |
2+/4 |
|
Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida |
|||
|
UNE-EN 845-3:2006/A1:2008 |
1.1.2009 |
1.1.2010 |
3 |
|
Especificaciones de componentes auxiliares para fábricas de albañilería. Parte 3: Armaduras de junta de tendel de malla de acero. |
(1) Data d'aplicabilitat de la norma armonitzada i inici del període de coexistència
(2) Data final del període de coexistència / entrada en vigor marcat CE
(3) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
|

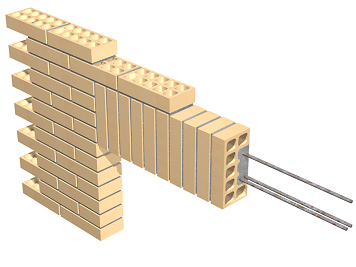

UNITAT D'OBRA FAX100: FULLA EXTERIOR DE MAÓ CERÀMIC CALAT CARA VISTA, SISTEMA GHAS "GEO-HIDROL", EN FAÇANA AUTOPORTANT, PASSANT I VENTILADA. CARACTERÍSTIQUES TÈCNIQUES Execució de fulla exterior en tancament de façana autoportant, passant i ventilada, sistema GHAS "GEO-HIDROL", de 13,5 cm d'espessor, amb DAU núm. 12/076 A, de fàbrica, de maó ceràmic cara vista calat clínquer, vermell, 28x13,5x5 cm, amb junt de 1 cm d'espessor, rebuda amb morter de ciment M-7,5, armada amb armadura de llença d'acer galvanitzat en calent amb recobriment de resina epoxi, Geofor 4075 E, de 3,7 mm de diàmetre i 75 mm d'amplada, col·locada en fileres cada 60 cm aproximadament i com mínim en arranc de la fàbrica sobre forjat, sota escopidor i sobre llinda de buits, amb una quantia de 2,58 m/m² i ancorada al forjat o pilar amb elements d'ancoratge d'acer inoxidable AISI 304, Geoanc 1CDM SAO, fixats amb tacs d'expansió M6. Inclús p/p de replanteig, anivellació i aplomat, minves i ruptures, lligadures, formació de llindes mitjançant maons a sardinel amb fàbrica armada, brancals i queixals, execució de trobades i punts singulars i neteja final de la fàbrica executada. NORMATIVA D'APLICACIÓ Execució:

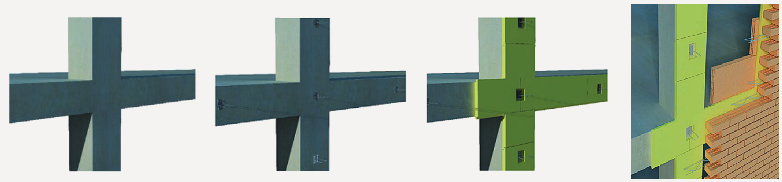

CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada segons documentació gràfica de Projecte, sense duplicar cantonades ni encontres, deduint els buits de superfície major de 1 m², afegint a canvi la superfície de la part interior del buit, corresponent al desenvolupament de brancals i llindes. CONDICIONS PRÈVIES QUE HAN DE CUMPLIR-SE ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que s'ha acabat l'execució completa de l'estructura, que el suport ha fargat totalment, que està sec i net de qualsevol resta d'obra, que la fulla interior està totalment acabada i amb la planimetria adequada, i que els premarcs dels forats estan colocats. AMBIENTALS. Se suspendran els treballs quan la temperatura ambient sigui inferior a 5°C o superior a 40°C, plogui, neu o la velocitat del vent sigui superior a 50 km/h. DEL CONTRACTISTA. La posada en obra del sistema només podrà ser realitzada per empreses especialitzades i qualificades, reconegudes pel fabricant i sota el seu control tècnic, seguint en tot moment les especificacions incloses en el seu corresponent DAU. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Neteja i preparació de la superfície suport. Replanteig dels elements metàl·lics de suport de la fulla exterior i ancoratge al forjat o fulla interior. Col·locació del suport de la fulla exterior amb elements metàl·lics d'acer inoxidable, ancorant a l'estructura basi els suports, especialment dissenyats per a la fulla exterior. Replanteig de la fulla exterior. Col·locació i aplomat de mires de referència. Estesa de fils entre mires. Col·locació de les peces que constituïxen la fulla exterior, assegurant la seva estabilitat mitjançant la utilització de claus o grapes que l'ancoren a la fulla interior portant o als elements de l'estructura. Col·locació d'armadures en llença. Realització de tots els treballs necessaris per a la resolució dels buits. Trobades de la fàbrica amb façanes, pilars i envans. Trobada de la fàbrica amb el forjat superior. Repàs de les juntes i neteja final del parament. CONDICIONS DE TERMINACIÓ. La fàbrica quedarà estable, plana i aplomada, amb una composició i coloració uniformes, d'acord amb el projecte, i amb les nafres alineades i els tendeles a nivell. CONSERVACIÓ I MANTENIMENT. Es protegirà l'obra recién executada enfront de pluges, gelades i temperatures elevades. Es protegirà durant les operacions que poguessin ocasionar-li taques o danys mecànics. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà la superfície realment executada segons especificacions de Projecte, sense duplicar cantonades ni encontres, deduint els buits de superfície major de 1 m², afegint a canvi la superfície de la part interior del buit, corresponent al desenvolupament de brancals i llindes. |
||||||||||||||
